SEP 非接触式分光测色仪简易使用指南

（一）产品适用范围

蔚谱光电SpectraPoint分光测色仪是一款自主创新研发的非接触式分光光度计。光谱范围覆盖400-1000nm，基于优化的光学设计和紧凑机械结构，令其具有极高的稳定性和极低的台间差。适用于各类固体样品的反射色测量，及薄膜、玻璃、透明塑料等样品的透过率检测，如电子按键、涂料漆膜、光学薄膜等，适配实验室精密检测与生产线快速巡检场景。

（二）核心产品参数

·       波长范围：SEP-VIS/SEP-VIS Pro（400-700nm）、SEP-NIR（400-1000nm）

·       测量几何条件：d/8（反射）、d/0（透射），积分球尺寸 Φ70mm（可定制）

·       测量孔径：Φ0.5/2mm/12mm 可选（可定制）

·       测量重复性：SEP-VIS（ΔE*ab≤0.04）、SEP-VIS Pro/SEP-NIR（ΔE*ab≤0.02）

·       测量速度：SEP-VIS（≤1s / 次）、SEP-VIS Pro/SEP-NIR（≤0.5s / 次）

·       工作环境：温度 - 10℃~+35℃（推荐23℃），湿度 20%~80%（推荐 50%）

（三）基础操作步骤

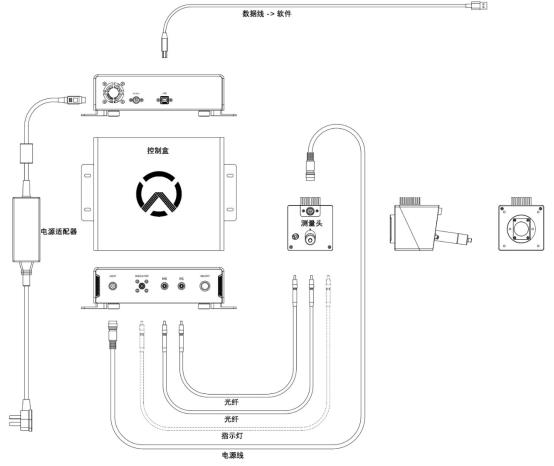

1.       硬件连接：依次连接测量头、控制盒、电源适配器，通过 USB 数据线连接电脑与控制盒，确保光纤（MS/RS 接口）拧紧且自然弯曲，避免小角度弯折。

2.       开机预热：按下控制盒电源键，双击打开软件 “SpectraEyePointSoftware.exe”， 启动设备后预热 10 分钟。

3.       驱动安装：首次使用需安装驱动，安装完成后设备管理器中 COM 口无警示标识即可正常使用。

4.       校准操作：

o       反射率校准：进入 “设置” 界面，选择 “反射率校准”，按提示依次放置黑桶和校准白板（标签朝向一致、表面清洁），点击 “校准” 完成操作。

o       透射率校准：选择 “透射率校准”，确保测量头与积分球之间无遮挡物，按提示完成校准。

o       校准要求：每日开机需校准 1 次。

5.       测量位置对准：将 MS 光纤拧至控制盒 Indicator 端口，点击软件 “指示灯点亮”，通过测量头下方绿色斑点定位测量区域，对准后关闭指示灯。

6.       样品测量：

o       放置样品于测量区域，确保覆盖测量孔径，选择 “反射测量” 或 “透射测量” 模式。

o       手动输入目标 CIELab 值及阈值（可选），点击 “单次测量” 或 “连续测量”（可设置间隔时间），设备自动采集光谱反射比、CIELab、色差等数据。

7.       数据处理：测量数据可实时查看，通过软件导出至 Data/SampleData 文件夹，支持 CSV 格式存档与统计分析。

8.       关机操作：点击软件 “关闭光源”，关闭软件，断开控制盒电源。

（四）软件核心功能配置

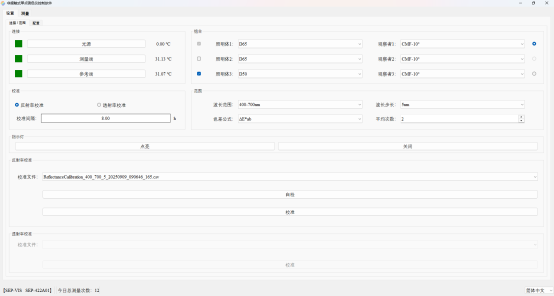

1.       连接 / 范围设置：可配置 1-3 组 “照明体 + 观察者” 组合（如 D65/10°），设置波长范围、波长步长（5nm/10nm）、色差公式（ΔE*ab）及测量平均次数。

2.       配置模块：输入密码可调整光源强度、光谱仪积分时间与平均次数，支持显示 Raw 图判断光源强度合理性。

3.       出厂校准：包含非线性校准、温度校准功能，默认参数无需修改，如需调整需按提示放置色砖（最多 12 块）完成拟合。

注：本文件为简易版使用指南，仅简单描述操作步骤，流程不尽详细，如有意购买本产品，购买后会随软件一起发送使用说明书。
