SL-3090MT 透射式多通道 LED 均匀校准光源简易使用指南

（一）产品适用范围

          蔚谱光电透射式多通道LED均匀光源是一款专门为相机或传感器测试开发的，包括自动白平衡（Auto White Balance）、量子效率测试（Quantum Efficiency）、光晕校正（Lens Shading Correction）、信噪比测试（Signal to Noise）和空间均匀性（Uniformity）等，适配消费电子、光学检测等行业的传感器研发与生产校准。光源包含≥30个LED通道，覆盖380-1000nm，实现光谱级可调，保证平滑的光谱功率分布输出，并提供波长定制服务。每一LED通道有12位的亮度可调，并通过线性恒流驱动，保证完全无频闪。色温可调范围为2000-20000K，出光面照度可调范围为1-20000lux。优秀的光学设计保证出光面Φ90mm高均匀>96%输出。半导体散热保证LED模块的工作温度范围控制在±1℃以内，实现极佳的输出稳定性。软件允许用户自定义光谱数据的创建、保存和调用，且支持外接测量设备实现光源的快速测量和校准，API函数可用于客户端软件自校准和集成。

（二）核心产品参数

       ·       LED 通道：≥30 个，光谱范围 380-1000nm

       ·       色温可调范围：2000-20000K，照度可调范围：1-20000lux（可定制）

       ·       强度分辨率：12bit（4096 级），线性恒流驱动，完全无频闪

       ·       出光面：直径 90mm（可定制），均匀性≥96%，光输出稳定性 ±0.5%/1 小时

       ·       工作环境：温度 5℃~60℃，LED 寿命≥20000 小时

       ·       控制方式：USB

       ·       兼容测量设备：Konica Minolta CL500A、JETI Specbos 1211

（三）基础操作步骤

1.       硬件连接：

o       连接光源、控制盒、电源适配器，通过 USB 数据线连接电脑与控制盒，插入软件狗（必需）。

o       若需外接测量设备，按说明书连接并安装对应驱动（无需额外安装驱动）。

2.       开机自检：开启光源电源，双击打开控制软件，软件自动检测软件狗、光源与测量设备，无异常则进入主界面。

3.       驱动与环境安装：首次使用需安装驱动及 VC 运行库。

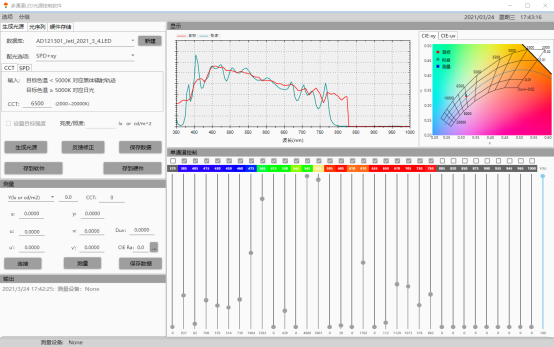

4.       光源生成与配置：

o       选择数据库文件（Data/Database 文件夹），新建数据库需在暗室中完成（约 15-30 分钟）。

o       勾选参与配光的 LED 通道（默认全选），选择配光选项。

o       输入目标光源：指定色温（2000-20000K）或载入光谱数据（Data/MeasuredSPD 文件夹，CSV 格式），可选 “设置目标强度”（需连接测量设备）。

o       点击 “生成光源”，软件自动计算 LED 通道驱动值，拟合光谱与目标匹配，可通过 “单通道控制” 滑动条微调强度。

5.       反馈修正与校准：点击 “反馈修正”，基于实测值与目标值差异微调驱动值，重复 3-5 次直至色温 / 照度差异≤±1%。

6.       光源保存与调用：点击 “存到软件”（光序列）或 “存到硬件”（控制盒可存储 80 组），命名后保存，后续可直接调用。

7.       光序列运行（可选）：在 “光序列” 界面调整光源顺序、时间间隔，设置循环次数，点击 “开始” 运行，支持测量记录每组光源参数。

8.       关机操作：关闭软件，断开电源。

（四）软件核心功能配置

1.       温度控制：设置目标温度（30-60℃，推荐 35℃），半导体散热系统维持 LED 模块温度稳定在 ±1℃以内。

2.       选项设置：支持界面主题（深色 / 浅色）与语言（中文 / 英文）切换，适配不同操作习惯。

3.       单通道控制：可手动输入驱动值或滑动滑块，实时更新光谱图形与色品坐标。

注：本文件为简易版使用指南，仅简单描述操作步骤，流程不尽详细，如有意购买本产品，购买后会随软件一起发送使用说明书。
