SpectraTune 多通道 LED 灯箱简易使用指南
（一）产品适用范围
蔚谱光电SpectraTune多通道LED标准光源箱基于自主研发的核心算法，采用优选的几十种不同峰值波长的LED，实现出射光谱功率分布的可调，其主要应用为照明机构、物体色视觉评价、相机及传感器的测试和校准，具体如日光模拟器、健康照明、医疗照明、中间视觉、光的非生物效应、物体显色性、白度评价、农业照明、纺织面料色牢度测试、汽车内饰 RGB 氛围光模拟、印刷品色彩比对、显示器图像效果评价等，支持闪耀度/颗粒度评价及频闪模拟（仅 Pro 版）。灵活的安装方式可以按照客户要求定制大空间光环境照明光源。API函数可用于客户端软件自校准和集成。
（二）核心产品参数
SpectraTune 系列分为基础版与Pro版，核心参数围绕通道数量、功能扩展与尺寸规格形成差异化。基础版配备15通道 LED，光谱范围 360-700nm；Pro 版升级为22通道，光谱扩展至 360-780nm，覆盖更多细分波段，适配更高精度需求。
两款型号均采用12位4000级幅度调制驱动，实现完全无频闪照明，观察箱颜色统一为 Munsell N7，照明均匀性达 80%，满足 ISO23603、ISO3664 等国际标准。基础版 LED 寿命≥8000 小时，硬件可存储8组预设光源（含 LED D65、D65+UV、LED-B1/B2/B3、UV、A、方向光 D65）；Pro版LED 寿命提升至≥10000 小时，硬件支持 80 组可编辑光源存储，软件存储无限制，且新增 1-1000Hz 可调频闪模式，可模拟传统光源频闪效果。
色温调节仅 Pro 版支持，范围 2000-20000K，精度 ±1%，预设光源显色指数 CIE Ra达99，同色异谱指数 A 级；照度方面，两款型号 D 系列光源最大照度均≥2000lux，Pro版额外支持 0.1-50lux 低照度模式，适配更多场景。
控制方式上，基础版仅支持触控屏操作，Pro 版新增 USB 数据线控制，配备控制软件，支持 SDK 集成，兼容 Konica Minolta CL500A、JETI Specbos 1211＆2501 等测量设备，适配多数专业场景。
（三）基础操作步骤（以 SpectraTune Pro 为例）

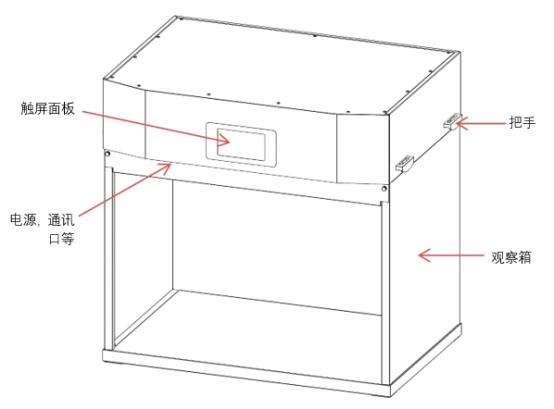

1. 硬件安装与连接：
o 观察箱组装：按说明书安装。
o 灯箱安装：将灯箱固定于观察箱顶端，安装玻璃扩散板。
o 电气连接：连接电源、USB 数据线（电脑），插入软件狗，连接测量设备（可选）。
2. 驱动与软件安装：
o 驱动安装：安装光源驱动、VC 运行库。
o 软件启动：双击打开软件，完成端口选择（首次使用）、软件狗与测量设备检测。
3. 触控屏操作（快速切换）：
o 预设光源：直接点击 8 个预设光源按钮点亮/关闭，第一页前8组硬件光源自动同步至该界面。
o 光源列表：查看 80组存储光源，点击 “状态” 列灯泡标识点亮/关闭，支持分页切换。
o 分组控制：选择对应分组（最多5组），仅控制组内灯箱，未选择则为广播模式。
4. 软件操作（光源生成与配置）：
o 光源生成：流程同 MCL 系列，支持 CCT 配光、SPD 配光，Pro 版可设置频闪频率（1-1000Hz）。
o 分组管理：在 “分组” 界面勾选各组灯箱 SN 码，点击 “重新分组” 烧录至触控屏，实现分组控制。
o 光序列运行：设置光源描述、间隔时间及循环次数，勾选 “测量” 可记录每组光源参数。
5. 关机操作：关闭软件与灯箱电源。
（四）软件核心功能配置

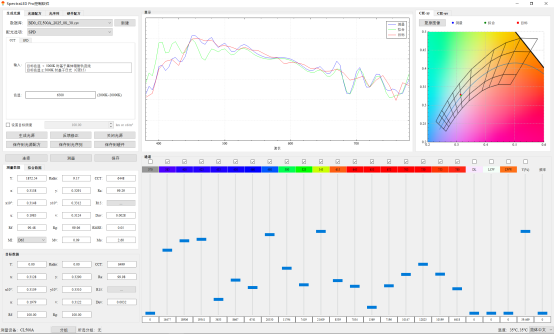

1. 生成光源模块：
o 通道区：包含紫外、方向光（DL）、LCW、LWW 等通道，紫外用于荧光样品评价，DL用于闪耀度测试。
o 频率调节：Pro 版可设置频闪频率（默认 0Hz 无频闪），1Hz 为最小间隔。
2. 测量功能：兼容 Konica Minolta CL500A、JETI Specbos 1211＆2501 等测量设备，连接后可实时监测配光效果。
3. 硬件配方同步：软件中保存到硬件的光源，自动同步至触控屏 “光源列表”，支持在触控屏直接操作。
注：本文件为简易版使用指南，仅简单描述操作步骤，流程不尽详细，如有意购买本产品，购买后会随软件一起发送使用说明书。
